| 是否进口：否 | 产地：西安 | 品牌：美天机电 |
| 型号：QJ-160 | 驱动能源：电动执行器 | 加工定制：是 |
| 产品用途：配套角行程执行器使用 | 重量：2.5KG |

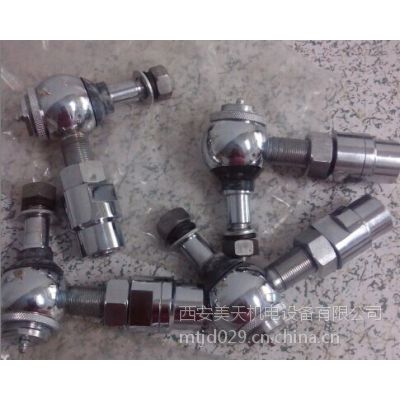

执行器球型绞链QJ-160现货供应 球型铰链机构 QJ-250 球铰链
产品说明
球型连接铰链是用于自动控制中的执行器与调节机构的连接附件。它采用了球型轴承结构具有控制灵活、准确、扭转角度大的优点，由于该铰链安装、调整方便、***。所以，它广泛地应用在电力、石油化工、冶金、矿山、轻纺等工业的自动控制系统中。
球铰链由于选用了球型轴承结构，能灵活的承受来自各异面的压力。
二、产品特点
1 该产品由于选用了球型轴承结构，能灵活的承受来自各异面的压力。
2 该产品与执行器的连接有锥体及直柄两种，扩大了仪表使用面。
3 球型连接铰链采用左旋、右旋螺纹连接方便可靠、可调范围大。
4 本连接铰链采用全封闭结构，保养方便。
三、规格型号及主要技术参数
1 销轴扭转角度为20°±2°
2 锥形销轴锥度为1：10K6
规格型号 | 传递扭距
NM | 连杆螺纹 可调范围mm | 销轴锥端 尺寸 mm | 直柄销轴 尺寸 mm | 销轴长度
mm | 允许配套执器 最小扭臂长度 mm |
QJ-10 | 100 | 0-50 | Φ16 | Φ14 | 14 | 120 |
QJ-25 | 250 | 0-70 | Φ18 | Φ16 | 20 | 120 |
QJ-60 | 600 | 0-90 | Φ20 | Φ18 | 22 | 150 |
QJ-160 | 1600 | 0-110 | Φ23 | Φ20 | 24 | 170 |
QJ-400 | 4000 | 0-150 | Φ38 | Φ30 | 24 | 200 |
QJ-600 | 6000 | 0-150 | Φ40 | Φ30 | 32 | 200 |
QJ-2000 | 10000 | 0-150 | Φ44 | Φ40 | 40 | 200 |
四、安装
1 安装前应准确测量连接位置的距离（此时调节螺母应在中间位置），以确定连接管的长度。将连接管与左旋、右旋螺母焊接、此时应可做缩短或放长连接杆的适量调整，再用锁紧螺母锁紧。
2 先将铰链装在执行器出轴杠杆与调节机构控制连杆上，如选用锥体连接应先用专用铰刀将出轴杠杆与控制连杆铰成1：10孔，再行连接。
3 安装完毕，应用手动进行连动试运转，如转动灵活方可使用。
